CMPS立軸快速攪拌機

1

傳動設計

單電機通過聯軸器帶動專門設計的減速裝置將運動直接轉為既有公轉又有自轉的行星運動，專門設計的減速機可將功率平衡有效地分配到各攪拌裝置，有效提高了機械效率，使輸出扭矩更大，不需要考慮電機輸入不同步問題，機械效率高。

2

運行裝置及攪拌裝置

攪拌軌跡為公轉與自轉相疊加的復合運動，且為無限不循環模式設計；立軸快速攪拌機還添加了一組高速輔助攪拌，效果更理想；根據客戶物料的不同需求，攪拌裝置可單獨定制設計。

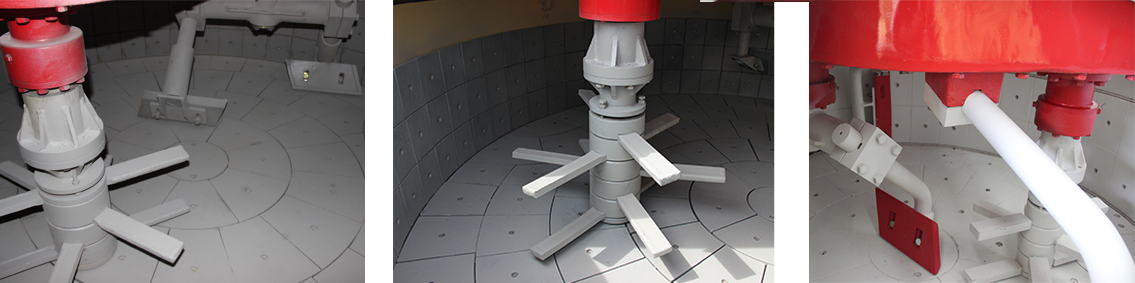

立軸快速攪拌機運行裝置

潤滑優勢

整個傳動裝置采用油浴式潤滑方式，維護簡單，故障率低，不需要添加專用電動潤滑泵，可降低客戶的使用和維護成本。

4

軸端裝置

減速機采用垂直安裝形式，輸出端軸頭在攪拌過程中不與混合物料進行直接的接觸，將所有的物料與軸頭之間的磨損全部排除掉，且內部設計有可靠的密封裝置進行保護，不存在漏漿問題，維護成本低。

卸料裝置

卸料裝置設計有專門的密封，密封可靠，環保效果更好，卸料門在筒底側面開啟，檢修、清理非常方便快捷。
